iTCalc de Televés:dissenya i calcula instal·lacions de telecomunicacions
iTCalc és una aplicació gratuïta pensada per accelerar el disseny d’instal·lacions de telecomunicacions amb equips Televés: xarxes coaxials, fibra òptica, parells de coure, MATV i SMATV, capçaleres, bastidors, pressupostos i integració Open BIM.
Què és iTCalc i per què és útil per a instal·ladors i projectistes?
iTCalc és un programari gratuït de càlcul i disseny d’instal·lacions de telecomunicacions, desenvolupat per CYPE Ingenieros amb l’assessorament tècnic i la supervisió de Televés. El programa treballa amb referències del catàleg Televés i permet passar del plantejament de la xarxa al càlcul, la selecció de productes, la representació gràfica, la documentació i l’exportació del projecte.
La seva principal fortalesa és concentrar en un mateix entorn tasques que habitualment obliguen a anar saltant entre catàlegs, fulls de càlcul, esquemes i pressupostos. A iTCalc pots construir la xarxa, inserir equips, revisar connexions, consultar productes, estimar cable, treballar sobre plànols, generar llistats i compartir el projecte dins d’un flux Open BIM.
No és només una biblioteca de productes. L’objectiu és reduir temps de configuració i minimitzar errors de projecte, especialment en instal·lacions MATV i SMATV, xarxes coaxials i de fibra, capçaleres d’amplificació i bastidors.
Què millora iTCalc: noves funcions per dissenyar més ràpid i amb menys passos
La versió actual reforça sobretot la velocitat de treball. L’objectiu és que el professional dediqui menys temps a buscar referències, repetir configuracions o reconstruir informació que el programa ja pot generar automàticament.
Menys fricció entre el càlcul, el producte i la documentació
Les millores incideixen en la selecció d’equips, la reutilització de configuracions, el control del cablejat i l’exportació de resultats. Això és especialment útil quan es repeteixen tipologies d’obra o quan s’han de preparar moltes variants d’una mateixa instal·lació.
Buscador de referències i accés a la fitxa de producte
Localitza equips sense sortir del flux de disseny i obre directament la pàgina del producte per consultar-ne informació i característiques.
Grups d’elements predefinits per Televés
Importa conjunts preparats per accelerar configuracions habituals i reduir la selecció manual d’elements repetitius.
Estimació de la quantitat de cable
El projecte pot anar mostrant la necessitat de cable a mesura que es defineixen productes i recorreguts, cosa que facilita la previsió de material.
Configuracions d’assistent reutilitzables
Guarda la configuració per recuperar-la quan tornis a obrir l’obra o exporta-la per utilitzar-la com a punt de partida en projectes futurs.
Llistats gràfics i exportació CSV
Genera documentació de resultats amb informació gràfica i exporta dades de càlcul a CSV per continuar treballant-les en altres entorns.
Quines instal·lacions de telecomunicacions pots dissenyar amb iTCalc?
iTCalc cobreix diverses famílies de xarxes i permet adaptar l’entorn de treball a la tecnologia del projecte. Selecciona una opció per veure què aporta el programa en cada cas.
Què vols dissenyar?
Canvia de tecnologia per veure els usos més habituals dins d’iTCalc.
Dissenya la distribució de TV terrestre i satèl·lit
L’assistent SMATV ajuda a definir la xarxa i a seleccionar una solució compatible amb equips Televés, amb eines d’ajust automàtic de capçalera i control de les connexions.

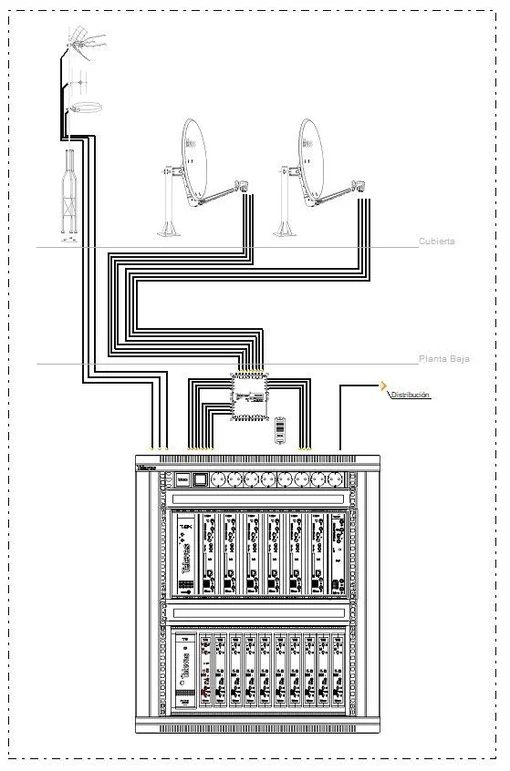

Disseny gràfic de capçaleres, bastidors i instal·lacions sobre plànols de planta
Una de les diferències més útils d’iTCalc és que el projecte no queda reduït a una taula de càlcul. La instal·lació es pot representar de forma gràfica per entendre millor la topologia, la disposició dels equips i la relació entre xarxa i edifici.
Veure la instal·lació ajuda a detectar errors abans d’arribar a l’obra
iTCalc permet construir capçaleres i bastidors, situar preses sobre plànols de planta i revisar visualment com es connecten els equips. Aquesta capa gràfica és especialment útil quan la instal·lació creix en nombre de plantes, derivacions o serveis.
Com es treballa amb iTCalc: del projecte inicial al pressupost i l’IFC
El valor real del programa apareix quan es mira com un flux complet de projecte. No cal utilitzar totes les funcions a cada obra, però aquesta seqüència resumeix un procés habitual.
Set passos per passar de la idea a una instal·lació documentada
En projectes repetitius, els assistents i les configuracions guardades poden reduir especialment el temps de les primeres fases.
Crea l’obra
Inicia un projecte nou i, si treballes en entorn col·laboratiu, vincula’l al flux de BIMserver.center.
Defineix la tecnologia
Selecciona el tipus de xarxa: MATV, SMATV, coaxial, fibra òptica, parells de coure o una combinació compatible amb el projecte.
Utilitza assistents i grups predefinits
Configura la instal·lació amb l’assistent corresponent i reutilitza grups d’elements o configuracions ja preparades quan sigui convenient.
Construeix l’esquema i insereix equips
Selecciona referències Televés, distribueix-les en la xarxa i consulta la fitxa de producte quan necessitis validar dades.
Calcula i revisa avisos
Executa els càlculs, comprova els resultats i resol advertències de connexió, especialment en elements com MultiSwitch.
Completa capçalera, rack i plànols
Representa els equips, treballa sobre plantes i revisa la coherència entre l’esquema lògic i la implantació física.
Genera documentació i comparteix
Prepara pressupost, llistats, CSV i, si el projecte ho necessita, exporta l’IFC per integrar la instal·lació al flux Open BIM.
Funcions clau d’iTCalc que més temps poden estalviar en un projecte
No totes les eines aporten el mateix valor en tots els projectes. Aquestes són les funcions que, per impacte sobre selecció, comprovació i documentació, poden marcar més diferència en el dia a dia.
Assistent SMATV
Ajuda a estructurar la instal·lació i permet guardar-ne la configuració per recuperar-la o reutilitzar-la en altres obres.
- Menys configuració repetitiva
- Punt de partida consistent
Ajust automàtic de capçalera
Permet accelerar l’ajust dels elements de capçalera i reduir iteracions manuals quan es treballa amb xarxes de televisió.
- Iteració més ràpida
- Millor coherència de configuració
Buscador de referències
Troba productes i accedeix directament a la seva pàgina per ampliar informació sense trencar el flux de projecte.
- Selecció més àgil
- Menys errors de referència
Grups predefinits
Els conjunts preparats per Televés acceleren la incorporació de configuracions habituals a la instal·lació.
- Reutilització de solucions
- Menys clics i menys omissions
Control de cable
Conèixer la quantitat aproximada de cable necessària mentre es defineix la instal·lació ajuda a preparar material i pressupost.
- Previsió de material
- Millor estimació econòmica
Pressupost de capçaleres i racks
La selecció dels equips es pot convertir en una base de pressupost, reduint la duplicació entre disseny tècnic i valoració econòmica.
- Traçabilitat producte-cost
- Menys transcripció manual
Avisos de MultiSwitch
Els avisos sobre connexions ajuden a detectar problemes abans d’arribar al muntatge físic de la instal·lació.
- Prevenció d’errors
- Revisió més ràpida
Etiquetes per dispositiu
Assignar identificadors als equips facilita la lectura de l’esquema i la correspondència amb documentació i obra.
- Millor manteniment
- Identificació clara
Llistats i CSV
La informació gràfica i l’exportació de dades permeten portar els resultats a documentació tècnica, control intern o fulls de càlcul.
- Documentació reutilitzable
- Integració amb altres fluxos
iTCalc i Open BIM: com compartir la instal·lació amb la resta del projecte
iTCalc forma part de l’ecosistema Open BIM de CYPE. Això permet que la disciplina de telecomunicacions no quedi aïllada i que la informació es pugui compartir mitjançant fitxers oberts dins de BIMserver.center.
L’IFC converteix el projecte de telecomunicacions en una peça més del model col·laboratiu
Quan el projecte es treballa amb BIMserver.center, iTCalc pot generar informació IFC perquè altres participants consultin la instal·lació i coordinin el seu treball amb la resta de disciplines.
Flux simplificat
La idea no és substituir totes les eines del projecte, sinó connectar-les en una seqüència clara i compartida.
Per a qui és especialment útil iTCalc?
La utilitat del programa depèn més del tipus de feina que no pas de la mida de l’empresa. És especialment interessant quan cal repetir càlculs, documentar bé la solució o treballar amb moltes referències d’un mateix fabricant.
Instal·ladors de telecomunicacions
Per preparar xarxes, capçaleres, bastidors, material i pressupostos abans d’arribar a obra.
- Menys improvisació
- Millor preparació de material
Enginyeries i projectistes
Per sistematitzar càlculs, esquemes, llistats i coordinació Open BIM en projectes amb requisits de documentació més elevats.
- Projecte tècnic més ordenat
- Intercanvi IFC
Distribució i suport tècnic
Per ajudar a convertir una necessitat de projecte en una selecció coherent de referències Televés.
- Selecció basada en projecte
- Menys errors de composició
Formació tècnica
Per entendre la relació entre topologia, equips, nivells, recorreguts i documentació d’una instal·lació real.
- Entorn visual
- Aplicació pràctica
Projectes repetitius
Quan es repeteixen edificis, tipologies o configuracions semblants, guardar assistents i grups pot reduir molt la feina inicial.
- Plantilles reutilitzables
- Major consistència
Projectes BIM multidisciplinaris
Quan telecomunicacions ha de compartir informació amb arquitectura, instal·lacions i altres especialitats.
- IFC
- BIMserver.center
Avantatges i límits: què fa molt bé iTCalc i què no convé donar per fet
Una bona eina no elimina la necessitat de criteri tècnic. iTCalc és especialment potent quan el projecte es basa en equips Televés i quan la feina es pot beneficiar d’assistents, comprovacions i documentació integrada.
Punts forts
- Aplicació gratuïta amb un flux específic per a telecomunicacions.
- Catàleg Televés integrat dins del procés de disseny.
- Disseny de xarxes coaxials, fibra òptica, parells de coure, MATV i SMATV.
- Assistents i grups predefinits que acceleren configuracions.
- Composició gràfica de capçaleres, racks i cofres.
- Avisos de connexió i eines de revisió.
- Pressupostos, llistats gràfics i exportació CSV.
- Integració Open BIM amb intercanvi IFC.
Aspectes a tenir presents
- El programa està orientat al catàleg d’equips Televés; no és un comparador multimarca neutral.
- La validesa tècnica del projecte depèn de les dades d’entrada i dels criteris del professional.
- La normativa aplicable s’ha de revisar sempre segons país, tipus d’edifici i abast de l’obra.
- Una comprovació automàtica no substitueix la verificació del projecte executiu.
- Els pressupostos generats s’han de contrastar amb tarifes, disponibilitat i condicions comercials vigents.
- La integració BIM és més útil quan la resta de l’equip també treballa amb un flux compatible.
Taula resum de funcions d’iTCalc
Aquesta taula concentra les capacitats principals del programa i en quina fase del projecte poden aportar més valor.
| Funció | Què permet fer | Fase del projecte | Benefici principal | Sortida o resultat |
|---|---|---|---|---|
| Disseny MATV / SMATV | Configurar xarxes de TV terrestre i satèl·lit amb equips del catàleg Televés. | Disseny | Reduir configuració manual. | Esquema i càlcul de xarxa. |
| Xarxes coaxials | Construir i calcular distribucions basades en cable coaxial. | Disseny / càlcul | Centralitzar topologia i components. | Resultats i comprovacions. |
| Fibra òptica | Incorporar xarxes de fibra dins del projecte de telecomunicacions. | Disseny | Integrar tecnologies en un mateix entorn. | Esquema i documentació. |
| Parells de coure | Modelar xarxes basades en parells de coure. | Disseny | Completar la infraestructura del projecte. | Esquema i llistats. |
| Assistent SMATV | Guiar la configuració i guardar-la per reutilitzar-la. | Configuració | Repetibilitat. | Configuració guardada / exportable. |
| Ajust automàtic de capçalera | Facilitar la configuració dels equips de capçalera. | Càlcul | Menys iteracions manuals. | Configuració ajustada. |
| Capçaleres i bastidors | Dissenyar gràficament racks, cofres i capçaleres i preparar-ne el pressupost. | Disseny / pressupost | Visualització i valoració integrades. | Composició + pressupost. |
| Buscador de referències | Localitzar productes i obrir-ne la pàgina oficial. | Selecció | Menys temps de cerca. | Referència seleccionada. |
| Grups predefinits | Importar conjunts d’elements preparats per Televés. | Configuració | Rapidesa i coherència. | Conjunt incorporat. |
| Avisos MultiSwitch | Detectar problemes en determinades connexions. | Verificació | Prevenció d’errors. | Avisos a revisar. |
| Etiquetes per dispositiu | Identificar equips individualment. | Documentació / obra | Traçabilitat. | Esquema etiquetat. |
| Llistats gràfics | Generar informes amb informació gràfica del projecte. | Documentació | Presentació més clara. | Llistats. |
| Exportació CSV | Extreure dades dels informes de càlcul. | Documentació / anàlisi | Reutilitzar dades. | Fitxer CSV. |
| Open BIM / IFC | Compartir la instal·lació a través de BIMserver.center. | Coordinació | Interoperabilitat. | IFC compartit. |
Com descarregar iTCalc i quins recursos oficials consultar
Per evitar enllaços temporals o redireccions que poden caducar, la millor opció és entrar a la fitxa oficial de BIMserver.center o a la pàgina de producte de Televés i iniciar la descàrrega des d’allà.
Comprova versió, sistema operatiu i catàleg abans de començar l’obra
La fitxa de BIMserver.center consultada per a aquest article mostra iTCalc 2027.a i compatibilitat amb Windows 7, 8, 10 i 11 de 64 bits. El programa està disponible en espanyol, portuguès i anglès.
Preguntes freqüents sobre iTCalc de Televés
Què és iTCalc de Televés?
És una aplicació gratuïta per calcular i dissenyar instal·lacions de telecomunicacions amb referències i productes Televés. Ha estat desenvolupada per CYPE Ingenieros amb l’assessorament tècnic i la supervisió de Televés.
iTCalc és realment gratuït?
Sí. Tant Televés com BIMserver.center el presenten com una aplicació gratuïta. La descàrrega es fa des de BIMserver.center.
Quines xarxes es poden dissenyar amb iTCalc?
Permet treballar amb xarxes de cable coaxial, fibra òptica i parells de coure, a més de disposar d’eines específiques per a infraestructures MATV i SMATV.
iTCalc permet fer projectes ICT?
La versió per a Espanya incorpora equips del catàleg Televés d’aquest mercat i CYPE ha indicat històricament que permet treballar en projectes ICT i xarxes genèriques. La normativa vigent i l’abast documental del projecte s’han de validar sempre per separat.
Es poden dissenyar capçaleres i bastidors?
Sí. Una de les funcions destacades és la composició gràfica de capçaleres de xarxa i bastidors, racks o cofres, amb possibilitat de preparar-ne el pressupost a partir dels equips seleccionats.
Què aporta el buscador de referències?
Permet localitzar productes integrats al catàleg i accedir directament a la pàgina del producte per consultar-ne informació sense haver de buscar la referència manualment fora del projecte.
iTCalc calcula la quantitat de cable?
Entre les funcionalitats de la nova versió es destaca la possibilitat de conèixer la quantitat de cable necessària a mesura que es defineixen els productes i la instal·lació. És una ajuda molt útil per preparar material i pressupost.
iTCalc és compatible amb Open BIM?
Sí. El programa està integrat en el flux Open BIM i pot generar un fitxer IFC per compartir la instal·lació a través de BIMserver.center amb altres col·laboradors del projecte.
Quina és la versió actual d’iTCalc?
La fitxa de BIMserver.center consultada el 6 d’octubre de 2026 mostra la versió 2027.a, amb data 10/07/2026 per a l’edició en espanyol.
Amb quins sistemes Windows funciona?
BIMserver.center indica Windows 7, 8, 10 i 11 de 64 bits. Televés resumeix la compatibilitat com Windows 7 i posteriors.
Es poden exportar els resultats?
Sí. Televés destaca la generació de llistats amb informació gràfica i l’exportació a CSV de les dades de l’informe de càlculs. A més, la integració Open BIM permet compartir informació mitjançant IFC.
iTCalc substitueix el criteri tècnic del projectista?
No. El programa automatitza i agilita moltes tasques, però la selecció de criteris, el compliment normatiu, la revisió de dades d’entrada i la validació final continuen sent responsabilitat del professional.
