Samsung
EHS Quint.Fred i calor
alhora.
Una bomba de calor residencial que combina climatització aire-aire, calefacció aire-aigua i aigua calenta sanitària. El més interessant és el que pot fer simultàniament.
A2A + A2W + ACS
Una unitat exterior
Una casa.
Temperatures diferents.
En un mateix habitatge, no totes les estances necessiten la mateixa temperatura. Una sala exposada al sol pot requerir refrigeració mentre una altra zona encara necessita calefacció.
Samsung EHS Quint planteja una solució per respondre a aquestes demandes amb un sistema que integra climatització aire-aire, calefacció aire-aigua i producció d’aigua calenta sanitària (ACS).
El diferencial és la possibilitat de combinar fred i calor en zones diferents i recuperar part de l’energia extreta durant la refrigeració, en les configuracions i els modes de funcionament previstos pel fabricant.
Què és Samsung EHS Quint i què integra?
No és una bomba de calor híbrida de caldera i electricitat. És un sistema aerotèrmic que combina aplicacions aire-aire i aire-aigua, amb diferents maneres de gestionar les necessitats de la llar.

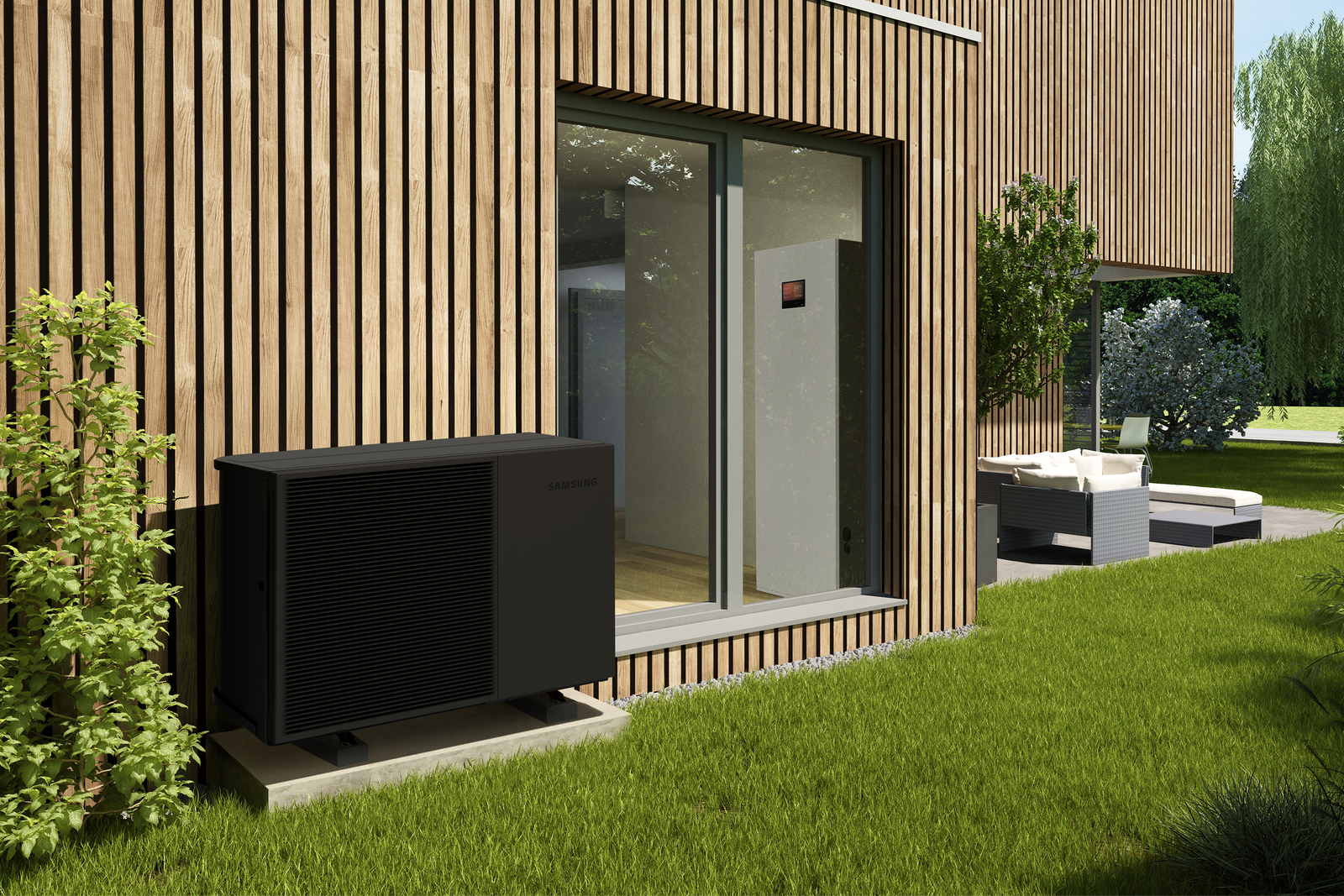

La unitat exterior Quint
El punt de partida per coordinar les aplicacions compatibles.
Refrigeració i calor per aire
Unitats interiors compatibles d'expansió directa.
Calefacció hidràulica
Terra radiant o radiadors, segons l'estudi tèrmic.
ACS i recuperació de calor
Una part de la calor extreta en refrigeració es pot aprofitar per escalfar l'aigua del dipòsit.
Dues necessitats.
Una resposta coordinada.
Segueix aquest exemple d'una casa amb estances de diferent orientació. El dibuix és conceptual: il·lustra funcions disponibles, no constitueix un esquema frigorífic ni hidràulic de muntatge.
La zona sud necessita refrigeració.
Les unitats aire-aire compatibles poden refredar el saló quan rep més radiació solar. En aquest primer pas, el flux blau marca la demanda de fred.
Una altra zona encara vol calefacció.
Al mateix temps, el circuit aire-aigua pot servir calefacció per sòl radiant o radiadors dimensionats per al règim tèrmic de l'edifici. El traç coral representa aquesta funció.
El calor extret també pot ser útil.
En els modes previstos per Samsung, part de la calor de la refrigeració pot dirigir-se al dipòsit d'ACS. El flux verd mostra la recuperació; no implica que tots els modes es puguin combinar arbitràriament.
L'animació il·lustra demandes i transferències d'energia de forma simplificada. Per projectar una instal·lació real, cal consultar esquemes, compatibilitats, límits i manuals oficials del model concret.

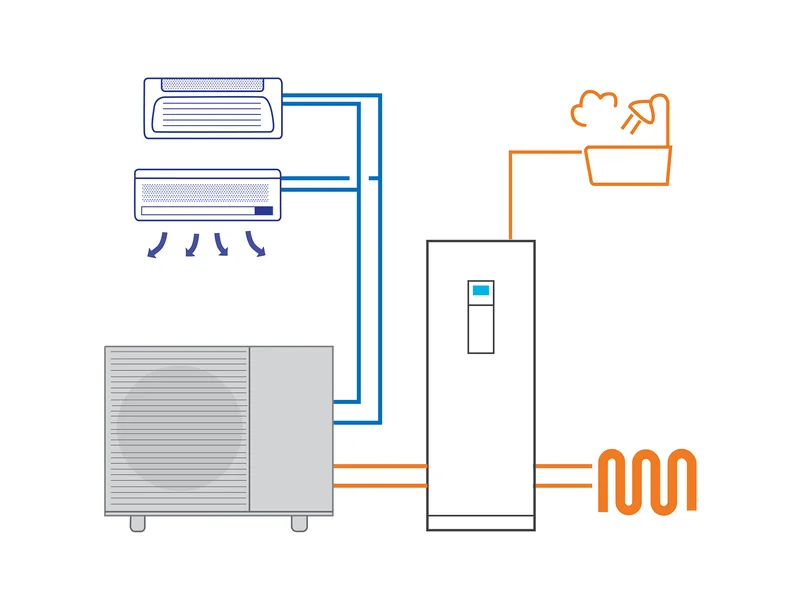

La calor no sempre s'ha de perdre.Es pot recuperar.
Imagina una tarda d'estiu: el saló necessita fred i, a la vegada, es vol preparar aigua calenta per a les dutxes. El sistema pot aprofitar calor extreta en refrigeració aire-aire per contribuir a escalfar el dipòsit d'ACS, en comptes d'expulsar tota aquesta energia a l'exterior.
Això pot reduir l'energia addicional necessària per a l'ACS en les condicions adequades. No equival a aigua calenta gratuïta ni permet prometre un percentatge d'estalvi universal.
Calefacció, reforma i aigua calenta: tres qüestions importants
Un equip interessant només ho és si resol correctament les necessitats reals de l'edifici.

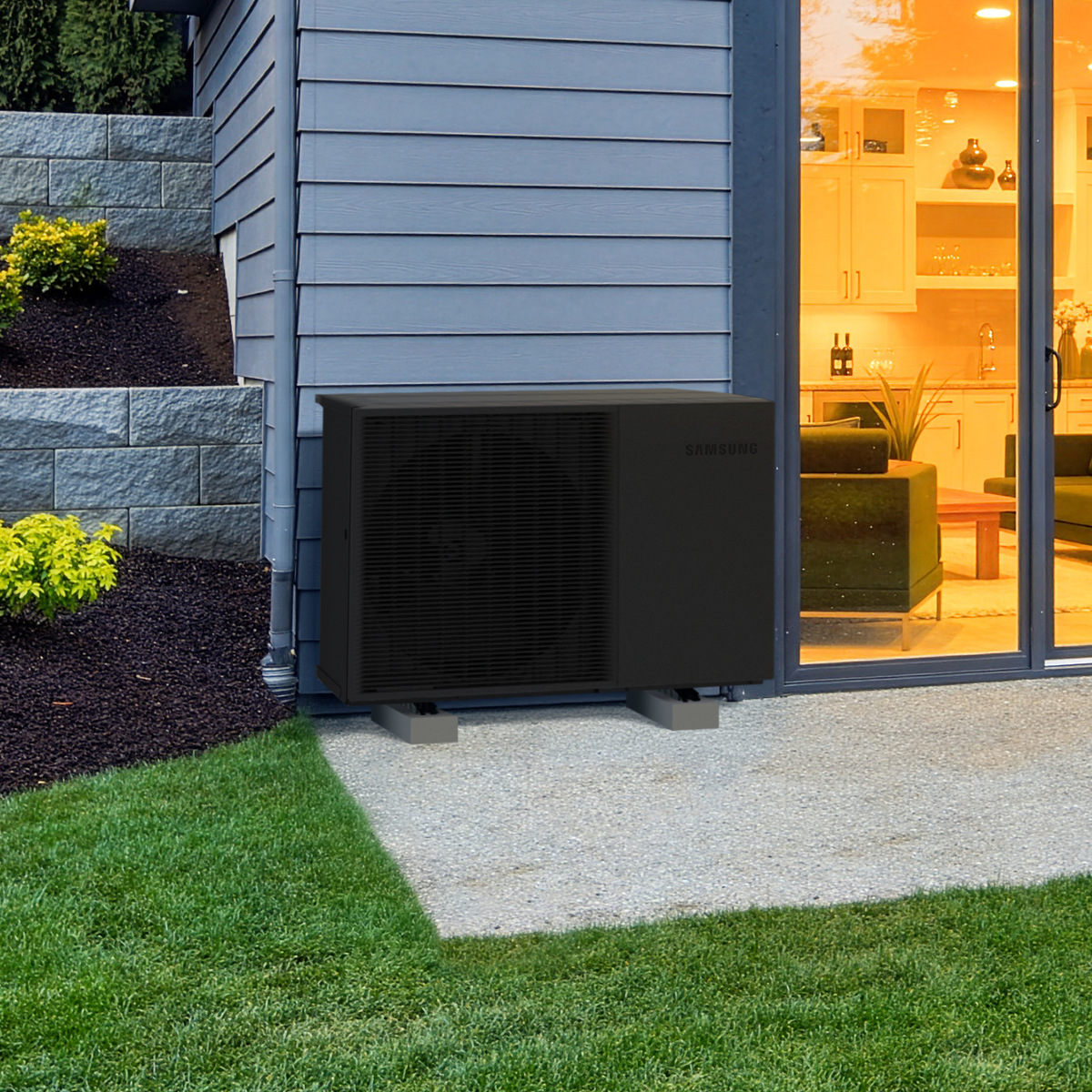

Preparada per a condicions exigents.
Samsung comunica el manteniment del 100% de capacitat de calefacció fins a −15 °C per a la referència de 12,5 kW indicada a les seves condicions de comparació. En la gamma de 16 kW, el llindar publicat és −10 °C.
La fitxa també contempla producció d'ACS amb temperatura exterior de fins a +43 °C. En acústica, s'anuncia un mode nocturn que pot arribar a 35 dB(A) segons les condicions del fabricant.

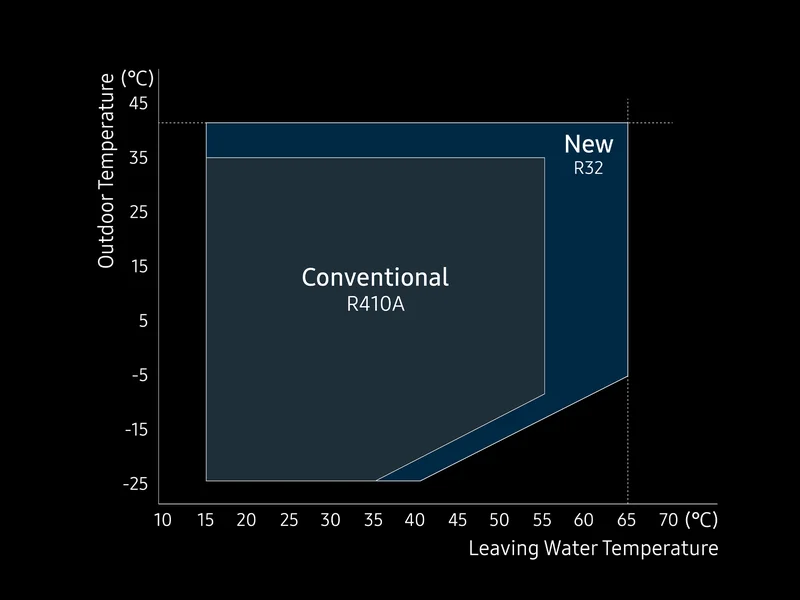

Fins a 65 °C d'aigua. Però això no és tota la història.
EHS Quint anuncia temperatures d'impulsió de calefacció de fins a 65 °C quan la temperatura exterior se situa aproximadament entre −5 i +35 °C, segons Samsung.
En una reforma amb radiadors existents, l'element decisiu no és només assolir 65 °C, sinó saber a quina temperatura d'aigua l'habitatge cobreix la càrrega de calefacció. Una impulsió més elevada pot penalitzar el COP respecte d'un sistema que treballa a baixa temperatura.
Llegir la guia d'IGSA sobre temperatura dels radiadors ↗
Flexibilitat, sense obviar el projecte tècnic.

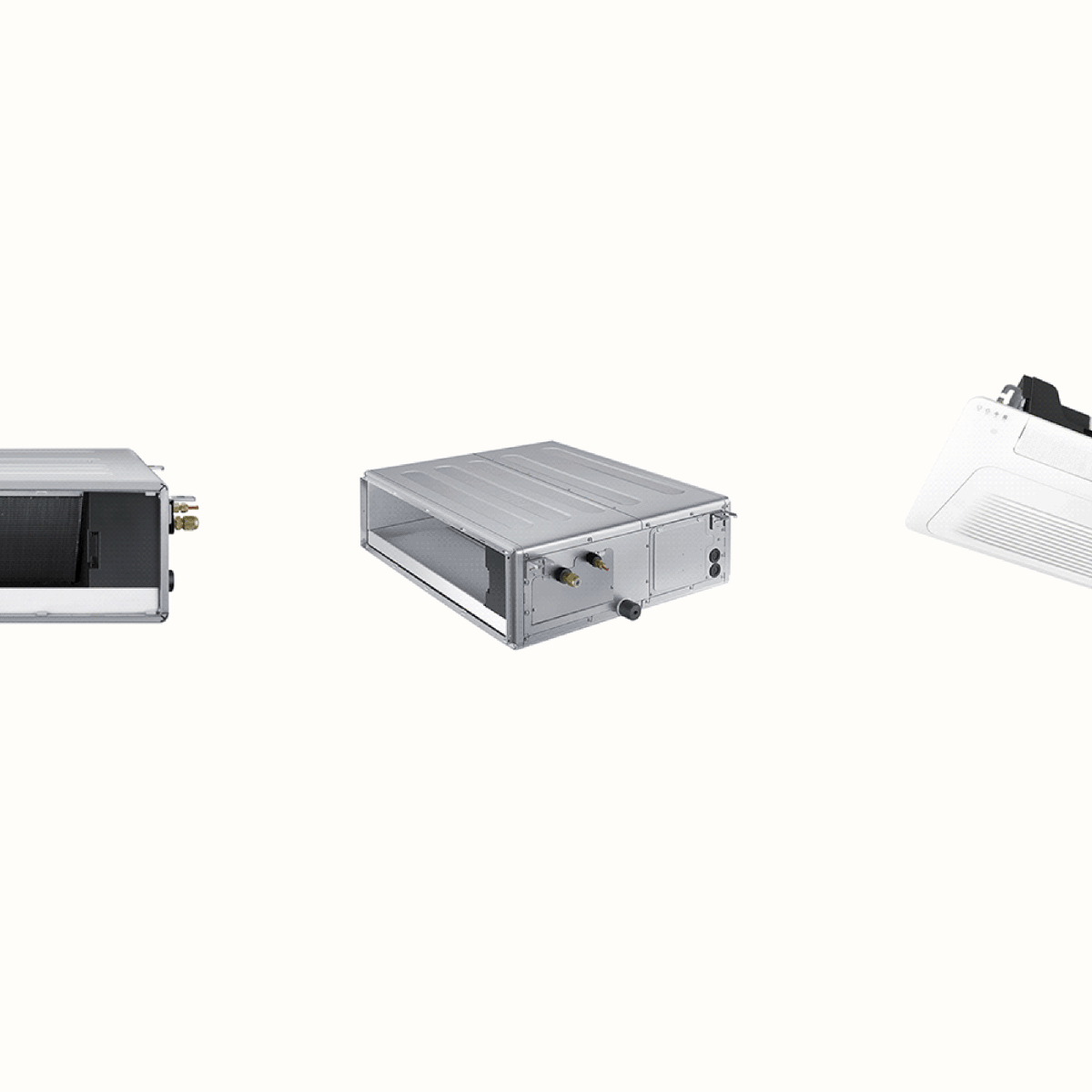

Samsung contempla diferents opcions interiors, com ClimateHub amb components premuntats, Hydro Kit mural per integrar dipòsits d'ACS compatibles i alternatives amb kit de control, d'acord amb el disseny de la instal·lació.
Les aplicacions aire-aire utilitzen refrigerant; les aire-aigua incorporen connexions hidràuliques amb la unitat interior corresponent. L'equip incorpora solucions de detecció de fuites, tall i alarma orientades als requisits de seguretat per a refrigerants A2L.
Instal·lació reservada a professionals habilitats i certificats segons les operacions i la normativa aplicable.
Una instal·lació ben resolta comença per l'esquema.
La combinació entre unitats interiors, ClimateHub, Hydro Kit, dipòsit d'ACS i sistemes de control requereix comprovar les configuracions admeses per Samsung.
Què passaria en el teu tipus d'habitatge?
Explora 3 situacions
Exemples orientatius per iniciar el dimensionament.
Una sala amb sol i una zona nord freda
La zona sud demana fred per aire, mentre que al nord pot convenir mantenir la calefacció per aigua. EHS Quint és interessant perquè pot combinar aquestes necessitats dins la configuració adequada.
El control també forma part del confort.
SmartThings: el clima, al teu mòbil.
La integració compatible amb SmartThings permet consultar i modificar ajustos de climatització i modes disponibles, fins i tot fora de casa. Les funcions específiques poden variar segons les unitats interiors, els kits i la configuració de xarxa.
El fabricant també esmenta consultes de patrons de consum i, en unitats compatibles, opcions com WindFree™.
Descarregar SmartThings (Google Play) ↗

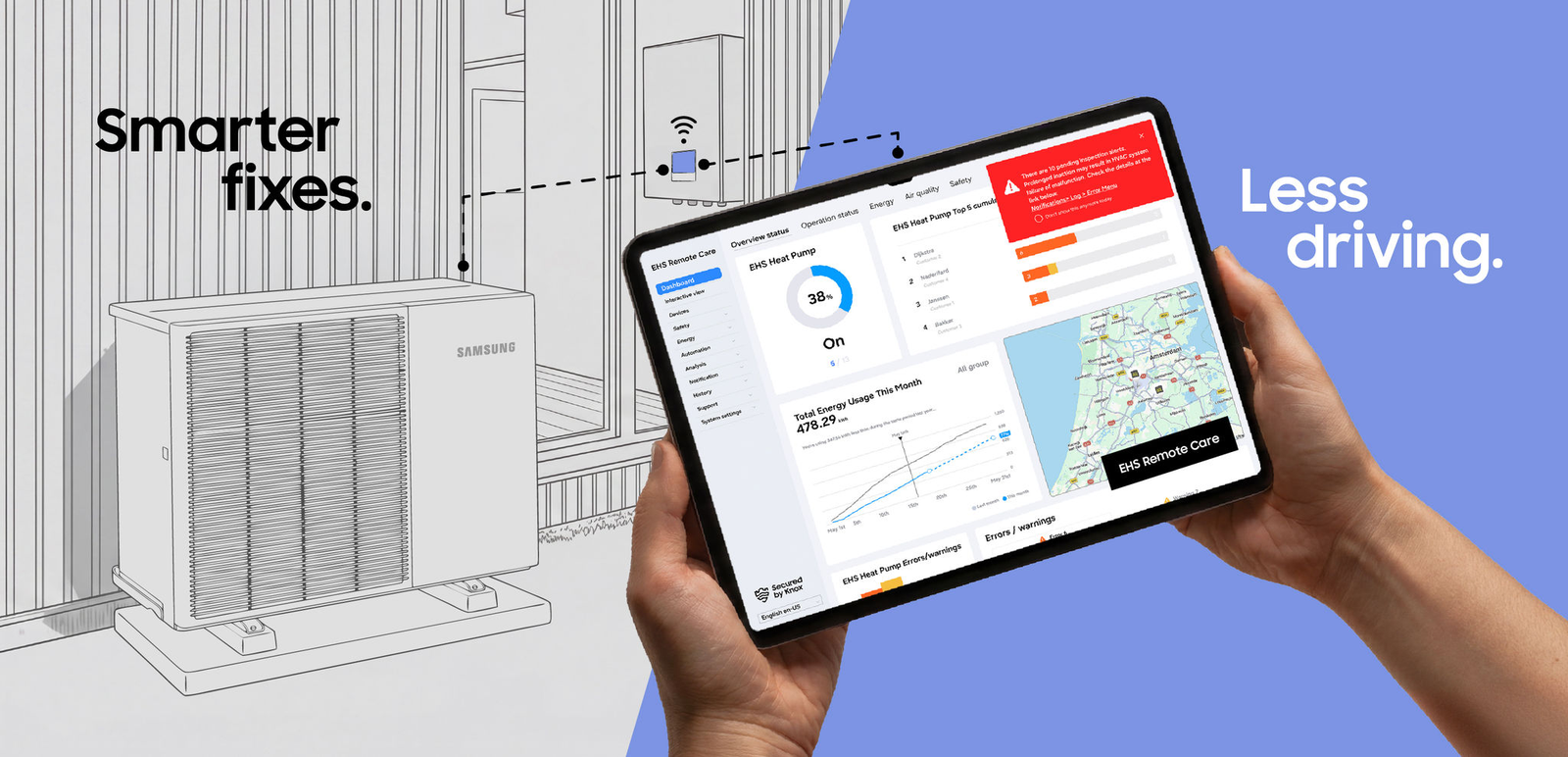

EHS Remote Care: menys incertesa en el diagnòstic.
Plataforma al núvol que permet a instal·ladors autoritzats consultar dades de funcionament, alertes i historial, i actuar remotament dins de les funcions compatibles.
Requereix connectivitat i els kits corresponents; l'accés a les dades depèn de l'autorització del propietari. La diagnosi remota no substitueix totes les visites presencials.
Més informació sobre EHS Remote Care ↗Dos vídeos per conèixer EHS Quint de prop
Presentacions audiovisuals del producte, disponibles per reproduir aquí mateix sense sortir de l'article.
Fitxa tècnica Samsung EHS Quint.
Les xifres, en context.
Valors publicats per Samsung per a la referència AE125HCTPESEU. Les dades són nominals o de rang; no constitueixen rendiments estacionals ni un projecte de dimensionament.
Temperatures exteriors de funcionament
Lectura gràfica dels rangs operatius publicats per Samsung.
Els rangs indiquen funcionament possible, no que la potència o el COP nominal es mantinguin a tots els extrems.
El COP 4,66 no és el consum anual.
És un indicador de rendiment en les condicions nominals d'assaig. Per estimar el comportament real cal considerar les temperatures exteriors al llarg de l'any, la impulsió necessària, les càrregues parcials, els desglaços, l'ACS i els consums auxiliars.
Per comparar pressupostos, demana informació estacional (SCOP o eficiència estacional corresponent) per a la configuració i temperatura d'ús prevista, no només el COP de catàleg.
La pressió sonora declarada és de 49 dB(A), diferent de la potència acústica de 62 dB(A) i de la dada específica del mode nocturn.
Potència i consum nominal OBRIR FITXA
| Calefacció / refrigeració | 12,5 / 12,5 kW |
| Consum nominal en calefacció | 2,68 kW |
| Consum nominal en refrigeració | 3,12 kW |
| Intensitat nominal calefacció / refrigeració | 12,67 / 14,74 A |
| Compressor | BLDC Twin Rotary |
Temperatures i circuits
| Impulsió d'aigua per calefacció | 15 a 65 °C |
| Impulsió d'aigua per refrigeració | 5 a 25 °C |
| Rang exterior A2W calefacció / ACS | −25 a +43 °C |
| Rang exterior A2A calefacció | −25 a +24 °C |
| Rang exterior refrigeració A2A / A2W | +10 a +46 °C |
| Condició de temperatura d'aigua de fins a 65 °C | Exterior de −5 a +35 °C |
Unitat exterior, refrigerant i acústica
| Dimensions netes (A × H × F) | 1.270 × 850 × 500 mm |
| Pes net | 126,5 kg |
| Refrigerant / càrrega de fàbrica | R32 / 2,70 kg |
| PCA publicat / tCO₂e càrrega de fàbrica | 675 / 1,82 |
| Pressió sonora / potència acústica | 49 / 62 dB(A) |
| Cabal d'aire exterior | 87 m³/min |
| Alimentació del model citat | 1 fase (veure variants) |
* Totes les dades i notes comparatives s'han d'interpretar segons el model, les condicions de mesura i els manuals oficials. La fitxa del fabricant ofereix altres capacitats i versions elèctriques.
Consultar fitxa i documentació oficial ↗Quan convé estudiar EHS Quint i quan potser no cal?
No tots els habitatges necessiten simultaneïtat. La decisió tècnica comença pels usos, no per les funcionalitats del catàleg.
Quan hi ha necessitats diferents per zones
- L'habitatge presenta demandes simultànies de fred i calor en diferents estances.
- Es vol combinar climatització per aire amb emissors d'aigua adequats.
- L'ACS té una demanda que podria aprofitar modes de recuperació.
- La reforma o l'obra nova justifiquen l'estudi d'una solució integrada.
Quan no hi ha una necessitat real de simultaneïtat
- És un habitatge petit amb una única demanda tèrmica uniforme.
- Només es vol calefacció aire-aigua i ACS sense splits interiors.
- Les limitacions d'espai o pressupost fan preferible menys complexitat.
- Un sistema ja existent i eficient cobreix correctament les necessitats.
Preguntes freqüents sobre Samsung EHS Quint
Les qüestions que més condicionen una reforma, el confort i la selecció del sistema.
Què és Samsung EHS Quint?
És un sistema de bomba de calor residencial que combina aplicacions aire-aire i aire-aigua i ofereix producció d'ACS mitjançant les configuracions compatibles. Destaca per admetre demandes de calefacció i refrigeració simultànies en zones diferents.
Pot escalfar i refredar alhora?
Sí, en els modes i combinacions previstos per Samsung. Per exemple, es pot refrigerar una zona amb equips aire-aire mentre una altra rep calefacció per un sistema hidràulic compatible. No significa que qualsevol combinació d'equips i modes sigui vàlida.
Pot aprofitar el calor extret per produir ACS?
Sí. La recuperació de calor permet desviar part de l'energia extreta durant refrigeració aire-aire cap al dipòsit d'ACS, quan existeixen les condicions i el mode adequats. L'estalvi dependrà de les demandes i del funcionament real.
Samsung EHS Quint funciona amb radiadors?
Pot alimentar circuits amb radiadors si la instal·lació està ben dimensionada i és compatible. Cal comprovar la potència dels emissors a la temperatura d'impulsió prevista. Que el sistema pugui arribar a 65 °C no garanteix per si sol el confort ni el COP desitjat.
Quina temperatura d'aigua pot assolir?
Samsung declara fins a 65 °C d'impulsió en calefacció amb temperatura exterior entre −5 °C i +35 °C, segons les condicions publicades. La disponibilitat i el rendiment efectiu depenen del model, del sistema i del punt de funcionament.
Quin COP té la versió de 12,5 kW?
La fitxa AE125HCTPESEU indica un COP nominal de 4,66 per a calefacció i un EER nominal de 4,01 per a refrigeració. No són valors de rendiment anual; per això convé valorar la informació estacional i les condicions del projecte.
Fa molt soroll la unitat exterior?
Samsung publica una pressió sonora nominal de 49 dB(A), una potència acústica de 62 dB(A) i anuncia que el mode nocturn pot arribar a 35 dB(A) en les seves condicions. Són indicadors diferents i s'han de revisar juntament amb l'emplaçament real.
Es pot controlar des de SmartThings?
La gamma contempla integració compatible amb Samsung SmartThings. Segons les unitats, el kit i la configuració, permet control remot i determinades opcions de seguiment. Cal confirmar les funcions concretes de cada instal·lació.
Què ofereix EHS Remote Care als instal·ladors?
Una consola per supervisar sistemes EHS compatibles, consultar errors i historial i realitzar determinades accions a distància. Requereix connexió i accessoris compatibles, així com autorització de l'usuari quan correspon.
Quant costa instal·lar Samsung EHS Quint?
No hi ha un preu total fiable sense projecte. Intervenen la unitat exterior, els equips interiors, el dipòsit d'ACS, la hidràulica, el control, les distàncies, les obres i la posada en servei. Cal un pressupost desglossat.
