Quines opcions de control ofereix?

Panasonic publica dues opcions: control individual de zona amb el controlador mural PCZ-EEB749 i control Wi-Fi intel·ligent mitjançant l’aplicació Aquarea Home.

Es pot instal·lar en horitzontal i en vertical?

Sí. La documentació oficial indica dues possibilitats d’instal·lació: horitzontal i vertical.

Quina diferència hi ha entre PQ4 i PQ5?

La S-7110PQ41E disposa de quatre ventiladors, fa 1.164 mm d’ample, pesa 47 kg i arriba a 120 Pa. La S-1014PQ51E disposa de cinc ventiladors, fa 1.455 mm d’ample, pesa 57 kg i arriba a 130 Pa. Totes dues fan 266 mm d’alt i 701 mm de profunditat.

Quines capacitats cobreix la gamma?

La gamma inclou kits de classe 7,1, 10,0, 12,5 i 14,0 kW, amb combinacions monofàsiques i trifàsiques segons la referència.

PACi NX Multi Zone DuctPQ4 / PQ5

Una sola unitat de conductes. Fins a cinc zones independents.

Q: Necessita un conducte de bypass?

No. Panasonic indica que el control directe independent dels ventiladors elimina la necessitat d’un conducte de derivació o bypass.

La unitat Panasonic PACi NX Multi Zone Duct integra ventiladors i motors dedicats per a cada sortida, permet controlar fins a cinc zones independents segons la unitat interior i la configuració, permet agrupar diversos ventiladors sota un mateix controlador, admet instal·lació horitzontal o vertical i funciona sense conducte de bypass.

Comparar PQ4 i PQ5 Veure especificacions

Fins a 5zones independents segons la unitat interior i la configuració dels ventiladors i dels controladors.

Flux d’aire per zones

Zonificació integrada dins la mateixa unitat interior

Panasonic incorpora un ventilador i un motor específics per a cada sortida. Habitualment, cada sortida pot correspondre a una zona, però el controlador mural PCZ-EEB749 també pot governar diversos ventiladors quan una mateixa zona necessita més cobertura o capacitat.

El control directe per zona elimina la necessitat d’un conducte de derivació. La documentació oficial contraposa aquesta arquitectura als sistemes tradicionals basats en un únic ventilador i comportes, on el bypass pot dissipar energia.

La gamma ofereix kits monofàsics i trifàsics de classe 7,1 a 14,0 kW, amb refrigerant R32, control de fins a cinc zones segons la unitat interior i la configuració, control Wi-Fi integrat i compatibilitat amb l’aplicació Aquarea Home.

Fins a 5zones independents segons la unitat interior i la configuració dels ventiladors.

Sense bypassControl directe del flux d’aire per sortida i zona.

120 / 130 PaPressió estàtica màxima de PQ4 i PQ5.

7,1–14 kWClasses de capacitat dels kits.

Ventiladors independents i control directe de cada zona

La zonificació forma part de la unitat interior. Cada sortida disposa d’un ventilador dedicat; habitualment cada sortida pot correspondre a una zona, però també es poden agrupar diversos ventiladors sota un mateix controlador per servir una sola zona. La gamma permet gestionar fins a cinc zones independents.

Gestió multizona

El cabal es genera on hi ha demanda

Panasonic descriu quatre diferències respecte d’un sistema tradicional amb ventilador únic i comportes.

Ventiladors dedicatsCada sortida integra el seu propi ventilador i motor.

Configuració flexible de zonesCada sortida pot servir una zona independent o agrupar-se amb altres ventiladors sota un mateix controlador.

Sense conducte de derivacióEl control directe evita haver de descarregar l’aire sobrant cap a un bypass.

Funcionament segons necessitatLa documentació indica que els ventiladors només funcionen quan és necessari.

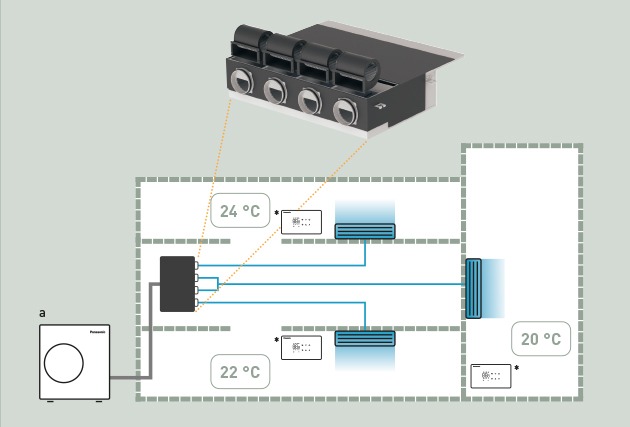

Esquema oficial Panasonic de la gestió multizona amb ventiladors independents

ArquitecturaVentiladors independents per sortida.

Flux d’aireControl directe per sortida, sense conducte de bypass.

Control tèrmicFins a cinc zones segons la unitat interior i la configuració.

AgrupacióDiversos ventiladors poden servir una mateixa zona.

PQ4 i PQ5: dues unitats interiors dins una gamma de fins a cinc zones

Les dues versions comparteixen 266 mm d’alçada i 701 mm de profunditat. Canvien el nombre de ventiladors, l’amplada, el pes i la pressió estàtica màxima. El nombre real de zones pot ser inferior al nombre de ventiladors si diverses sortides s’agrupen sota un mateix controlador.

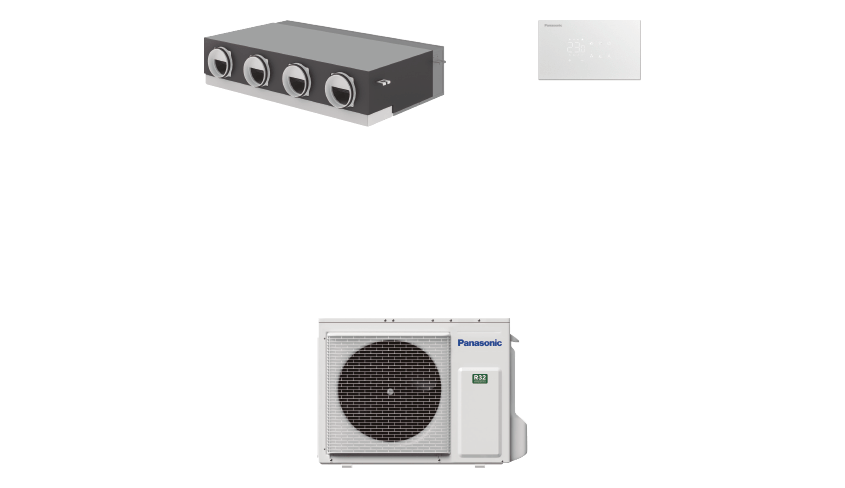

Kit Panasonic KIT-71PQ41Z5 amb unitat interior PQ4

PQ4 · S-7110PQ41E

Quatre ventiladors

Unitat interior utilitzada en els kits PQ4 de 7,1 i 10,0 kW de classe, amb quatre sortides independents dins la gamma Panasonic PACi NX multizona.

1.164 mmamplada

47 kgpes net interior

120 Papressió estàtica màxima

4ventiladors / sortides

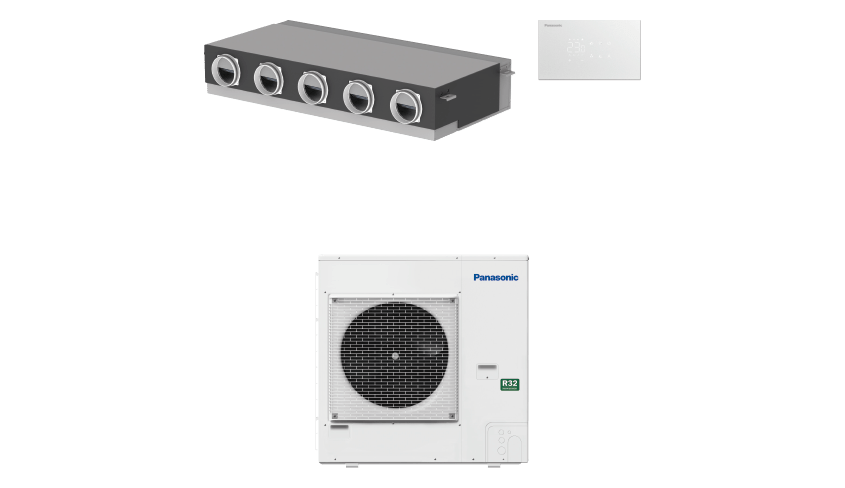

Kit Panasonic KIT-100PQ51Z5 amb unitat interior PQ5

PQ5 · S-1014PQ51E

Cinc ventiladors

Unitat interior utilitzada en els kits PQ5 de 10,0, 12,5 i 14,0 kW de classe, amb capacitat per configurar fins a cinc zones.

1.455 mmamplada

57 kgpes net interior

130 Papressió estàtica màxima

5ventiladors / sortides

Dues possibilitats d’instal·lació: horitzontal o vertical

Panasonic publica dues orientacions d’instal·lació i una pressió estàtica externa de fins a 120 Pa en PQ4 i 130 Pa en PQ5.

Instal·lació horitzontalPQ4 / PQ5

1.164 / 1.455 mm266 mm

701 mm de profunditat

Instal·lació verticalPQ4 / PQ5

266 mm1.164 / 1.455 mm

701 mm de profunditat

Esquema visual d’orientació basat en les dimensions generals de catàleg. No és un plànol d’instal·lació. Per a les cotes exactes de carcassa, connexions, fixacions i manteniment, consulteu els plànols oficials.

Flexibilitat d’instal·lació

Mateixes dimensions bàsiques, dues orientacions

La documentació mostra la instal·lació vertical com a alternativa a la disposició horitzontal i associa la pressió disponible a la possibilitat de situar la unitat allunyada de les zones.

HoritzontalOrientació convencional de la unitat interior.

VerticalSegona possibilitat d’instal·lació indicada per Panasonic.

DimensionsDimensions generals de catàleg: 266 mm d’alçada, 701 mm de profunditat i amplada de 1.164 o 1.455 mm.

Pressió estàticaRang de 10 a 120 Pa en PQ4 i de 10 a 130 Pa en PQ5; ajust nominal de fàbrica de 30 Pa.

Les cotes detallades de carcassa, connexions, fixacions, accessos i espais de servei es troben als plànols tècnics oficials del fulletó en PDF disponible més avall.

Dues opcions de control

La pàgina oficial resumeix dues opcions: control individual amb el controlador mural PCZ-EEB749 i control Wi-Fi intel·ligent mitjançant Aquarea Home.

Opcions de connexió i control de la unitat Panasonic PACi NX multizona

Opcions de control

Control local per zona o gestió intel·ligent remota

El controlador mural defineix la consigna de la zona i pot governar un o diversos ventiladors. La connexió Wi-Fi comuna permet la gestió del conjunt mitjançant Aquarea Home.

Opció A

PCZ-EEB749

Control individual de zona mitjançant un controlador mural. Un únic controlador també pot operar diversos ventiladors per ampliar la cobertura o la capacitat d’una sola zona.

UbicacióParet de la zona

FuncióControl d’una zona amb un o diversos ventiladors

Opció B

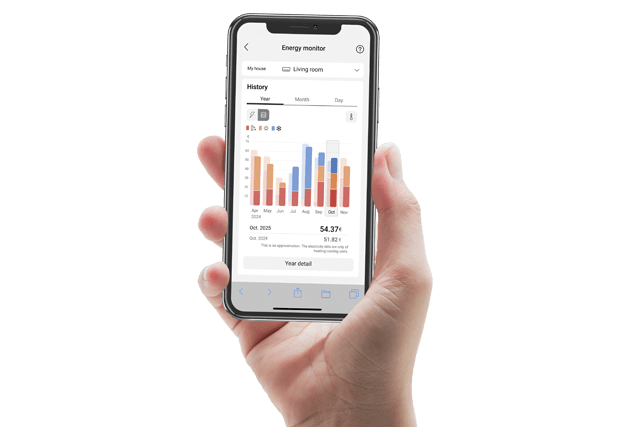

Wi-Fi + Aquarea Home

Control Wi-Fi intel·ligent mitjançant Aquarea Home, amb control remot centralitzat, temporitzador setmanal i una connexió comuna per a totes les zones. El mòdul incorpora port Ethernet i es pot situar fora de la unitat per millorar la cobertura del router.

ConnexióMòdul Wi-Fi integrat amb port Ethernet

GestióSmartphone o tauleta

Condició indicada per Panasonic per a Modbus

El mòdul Wi-Fi s’ha de desconnectar quan la unitat està connectada a Modbus.

Nou kits i una taula tècnica completa

La gamma combina dues unitats interiors amb unitats exteriors monofàsiques o trifàsiques.

Consulta de models

Selecciona un kit

La imatge és una representació general de les unitats interiors PQ4 i PQ5 i no correspon necessàriament al kit complet seleccionat.

Kit Panasonic

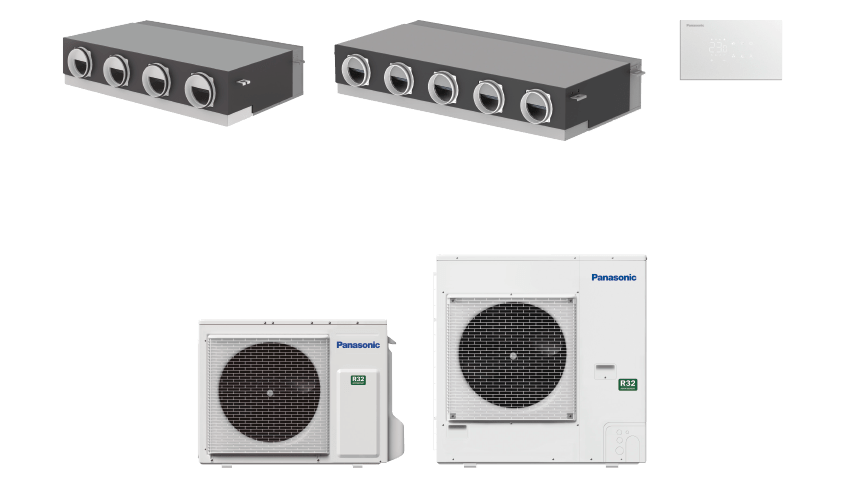

Imatge general de les unitats interiors Panasonic PACi NX PQ4 i PQ5 — Imatge general de gamma · selecció actual: S-7110PQ41E

Monofàsica · 7,1 kW

KIT-71PQ41Z5

S-7110PQ41E amb quatre ventiladors dins una gamma de fins a cinc zones i U-71PZ3E5A.

7,0 kWpotència frigorífica nominal

7,1 kWpotència calorífica nominal

SEER 6,6 · A++eficiència publicada

Unitat interiorS-7110PQ41E

Unitat exteriorU-71PZ3E5A

Zones de la gammaFins a 5

Pressió màxima120 Pa

Dimensions interiors1.164 × 701 × 266 mm

Canonada3–40 m

Especificacions completes dels nou kits

Especificacions de la unitat de conductes multizona estàndard Panasonic PACi NX
Especificació	Unitat	Monofàsica					Trifàsica
Especificació	Unitat	7,1 kW PQ4	10,0 kW PQ5	10,0 kW PQ4	12,5 kW PQ5	14,0 kW PQ5	10,0 kW PQ4	10,0 kW PQ5	12,5 kW PQ5	14,0 kW PQ5
Kit	—	KIT-71PQ41Z5	KIT-100PQ51Z5	KIT-100PQ41Z5	KIT-125PQ51Z5	KIT-140PQ51Z5	KIT-100PQ41Z8	KIT-100PQ51Z8	KIT-125PQ51Z8	KIT-140PQ51Z8
Controlador remot	—	PCZ-EEB749	PCZ-EEB749	PCZ-EEB749	PCZ-EEB749	PCZ-EEB749	PCZ-EEB749	PCZ-EEB749	PCZ-EEB749	PCZ-EEB749
Potència frigorífica nominal	kW	7,0	9,8	9,0	12,0	13,2	9,0	9,8	12,0	13,2
Potència frigorífica mínima	kW	2,7	3,1	3,0	3,3	3,4	3,0	3,1	3,3	3,4
Potència frigorífica màxima	kW	7,9	11,5	11,0	13,7	14,8	11,0	11,5	13,7	14,8
SEER / η_s,c (1)	—	6,6 A++	6,6 A++	6,2 A++	254,5 %	251,8 %	6,2 A++	6,6 A++	253,6 %	250,9 %
Potència calorífica nominal	kW	7,1	9,7	9,1	12,1	13,3	9,1	9,7	12,1	13,3
Potència calorífica mínima	kW	2,2	3,0	3,0	3,3	3,5	3,0	3,0	3,3	3,5
Potència calorífica màxima	kW	8,2	11,5	13,2	15,2	15,9	13,2	11,5	15,2	15,9
SCOP / η_s,h (1)	—	4,3 A+	4,4 A+	4,3 A+	143,2 %	141,4 %	4,3 A+	4,4 A+	142,3 %	140,6 %
Unitat interior	—	S-7110PQ41E	S-1014PQ51E	S-7110PQ41E	S-1014PQ51E	S-1014PQ51E	S-7110PQ41E	S-1014PQ51E	S-1014PQ51E	S-1014PQ51E
Nombre de ventiladors	—	4	5	4	5	5	4	5	5	5
Pressió estàtica externa nominal (2)	Pa	30	30	30	30	30	30	30	30	30
Pressió estàtica externa mínima (2)	Pa	10	10	10	10	10	10	10	10	10
Pressió estàtica externa màxima (2)	Pa	120	130	120	130	130	120	130	130	130
Dimensions interiors — alçada	mm	266	266	266	266	266	266	266	266	266
Dimensions interiors — amplada	mm	1.164	1.455	1.164	1.455	1.455	1.164	1.455	1.455	1.455
Dimensions interiors — profunditat	mm	701	701	701	701	701	701	701	701	701
Pes net de la unitat interior	kg	47	57	47	57	57	47	57	57	57
Unitat exterior	—	U-71PZ3E5A	U-100PZ3E5	U-100PZ3E5	U-125PZ3E5	U-140PZ3E5	U-100PZ3E8	U-100PZ3E8	U-125PZ3E8	U-140PZ3E8
Alimentació de la unitat exterior	V	220–230–240	220–230–240	220–230–240	220–230–240	220–230–240	380–400–415	380–400–415	380–400–415	380–400–415
Corrent en refrigeració (1p 220 V / 3p 380 V)	A	9,95	13,30	13,30	17,20	20,50	4,45	4,45	5,75	6,85
Corrent en refrigeració (1p 230 V / 3p 400 V)	A	9,50	12,70	12,70	16,40	19,60	4,20	4,20	5,45	6,50
Corrent en refrigeració (1p 240 V / 3p 415 V)	A	9,10	12,20	12,20	15,80	18,80	4,05	4,05	5,25	6,30
Corrent en calefacció (1p 220 V / 3p 380 V)	A	7,90	11,60	11,60	16,40	17,20	3,85	3,85	5,50	5,75
Corrent en calefacció (1p 230 V / 3p 400 V)	A	7,55	11,10	11,10	15,70	16,40	3,70	3,70	5,20	5,45
Corrent en calefacció (1p 240 V / 3p 415 V)	A	7,25	10,60	10,60	15,00	15,80	3,55	3,55	5,05	5,25
Cabal d’aire exterior — fred	m³/min	44,7	73,0	73,0	82,0	84,0	73,0	73,0	82,0	84,0
Cabal d’aire exterior — calor	m³/min	45,9	73,0	73,0	80,0	82,0	73,0	73,0	80,0	82,0
Pressió acústica exterior — fred, alta	dB(A)	48	52	52	55	56	52	52	55	56
Pressió acústica exterior — calor, alta	dB(A)	49	52	52	55	56	52	52	55	56
Potència sonora exterior — fred, alta	dB(A)	66	70	70	73	74	70	70	73	74
Potència sonora exterior — calor, alta	dB(A)	68	70	70	73	74	70	70	73	74
Dimensions exteriors — alçada	mm	695	996	996	996	996	996	996	996	996
Dimensions exteriors — amplada	mm	875	980	980	980	980	980	980	980	980
Dimensions exteriors — profunditat	mm	320	370	370	370	370	370	370	370	370
Pes net de la unitat exterior	kg	50	83	83	87	87	83	83	87	87
Diàmetre de canonada — líquid	polz. (mm)	1/4 (6,35)	3/8 (9,52)	3/8 (9,52)	3/8 (9,52)	3/8 (9,52)	3/8 (9,52)	3/8 (9,52)	3/8 (9,52)	3/8 (9,52)
Diàmetre de canonada — gas	polz. (mm)	5/8 (15,88)	5/8 (15,88)	5/8 (15,88)	5/8 (15,88)	5/8 (15,88)	5/8 (15,88)	5/8 (15,88)	5/8 (15,88)	5/8 (15,88)
Rang de longitud de canonada	m	3–40	5–50	5–50	5–50	5–50	5–50	5–50	5–50	5–50
Diferència d’alçada interior / exterior (3)	m	20 / 30	15 / 30	15 / 30	15 / 30	15 / 30	15 / 30	15 / 30	15 / 30	15 / 30
Longitud de canonada abans de càrrega addicional	m	30	30	30	30	30	30	30	30	30
Quantitat addicional de refrigerant	g/m	17	45	45	45	45	45	45	45	45
Refrigerant R32 / equivalent CO₂	kg / t	1,32 / 0,89	2,40 / 1,62	2,40 / 1,62	2,80 / 1,89	2,80 / 1,89	2,40 / 1,62	2,40 / 1,62	2,80 / 1,89	2,80 / 1,89
Rang de funcionament en fred — mínim	°C	−10	−10	−10	−10	−10	−10	−10	−10	−10
Rang de funcionament en fred — màxim	°C	43	43	43	43	43	43	43	43	43
Rang de funcionament en calor — mínim	°C	−15	−15	−15	−15	−15	−15	−15	−15	−15
Rang de funcionament en calor — màxim	°C	24	24	24	24	24	24	24	24	24

(1) Per als models inferiors a 12 kW, el SEER i el SCOP es calculen segons EU/626/2011. Per als models superiors a 12 kW, els valors η_s,c i η_s,h es calculen segons EN 14825.

(2) Ajust mitjà de pressió estàtica externa de fàbrica.

(3) Unitat exterior situada a la part inferior / unitat exterior situada a la part superior.

* Fusible recomanat de 3 A per a la unitat interior.

Accessoris oficials per a retorn, impulsió i aire exterior

Controladors, cambres, reixetes, filtres, kits telescòpics i peces per a la connexió d’aire exterior. Les targetes següents mostren una selecció de referències; no constitueixen la llista completa d’accessoris disponibles.

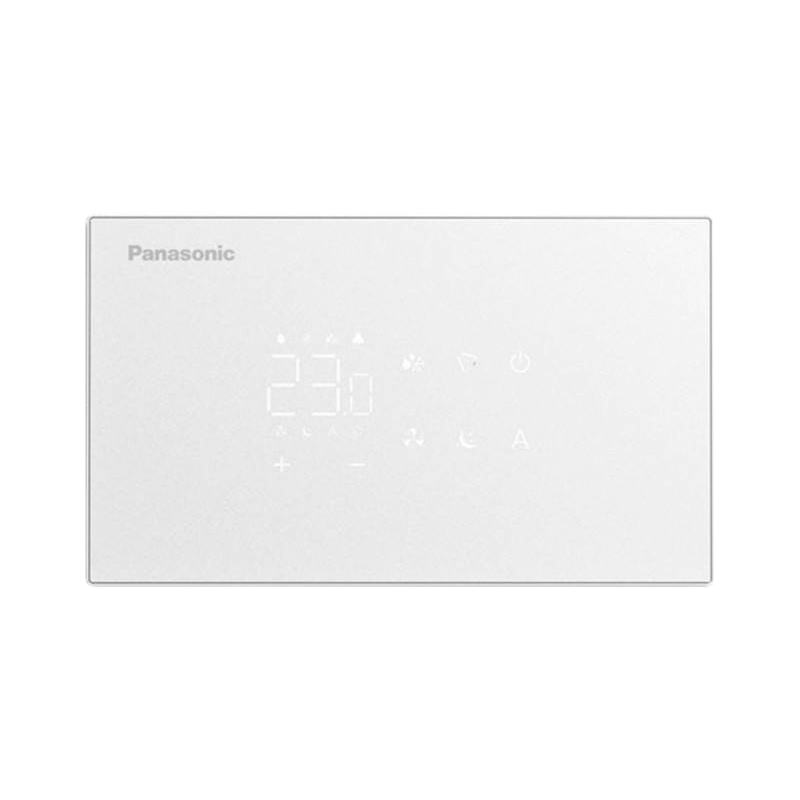

PCZ-EEB749

Controlador mural

Control individual de zona. És la referència de controlador remot indicada per a totes les combinacions.

PCZ-AHRD0468

Cambra de retorn amb 4 entrades

Quatre connexions circulars DN 160 mm per a la unitat S-7110PQ41E. La versió de cinc entrades per a S-1014PQ51E és PCZ-AHRD0469.

PCZ-AHRD0519

Comporta antiretorn

Accessoris oficials per impedir retorns de flux segons la configuració de la xarxa.

PCZ-AHRD0524

Cambra d’impulsió a 90°

Versió per a S-7110PQ41E. La referència equivalent per a S-1014PQ51E és PCZ-AHRD0525.

PCZ-AHRD0544

Reixeta per a kit telescòpic

Reixeta per a admissió posterior de la S-7110PQ41E. La combinació de cinc zones utilitza PCZ-AHRD0545.

PCZ-AHRA0708

Cambra aïllada horitzontal o vertical

Cambra aïllada per a impulsió o retorn en muntatge horitzontal o vertical de la S-7110PQ41E.

PCZ-AHRA0709

Reixeta d’impulsió

Reixeta d’alumini blanca amb doble fila d’aletes ajustables, de 450 × 225 mm.

PCZ-AHRA0710

Reixeta de retorn amb filtre

Reixeta d’entrada d’alumini blanca amb filtre extraïble, de 450 × 225 mm.

PCZ-AHRD0654

Kit de cambra per a connexió d’aire exterior

Kit de cambra de placa de conducte per a connexió d’aire exterior amb comporta, per a la S-7110PQ41E. La variant per a la unitat de cinc ventiladors és PCZ-AHRD0655.

PCZ-AHRD0659

Cambra a 90° per al kit d’aire exterior

Peça a 90° amb comporta per a S-7110PQ41E. La variant per a S-1014PQ51E és PCZ-AHRD0660.

PCZ-AHRD0664

Kit telescòpic per a aire exterior

Kit telescòpic per a la cambra d’aire exterior amb comporta de la S-7110PQ41E. La variant de cinc ventiladors és PCZ-AHRD0665.

El fulletó complet també inclou, entre altres referències, els kits telescòpics PCZ-AHRD0534 / PCZ-AHRD0535, els filtres de recirculació PCZ-AHRD0494 / PCZ-AHRD0495, els kits d’aire exterior amb recirculació PCZ-AHRD0642 / PCZ-AHRD0643, les variants equivalents per a la unitat de cinc ventiladors i les reixetes PCZ-AHRD0669 / PCZ-AHRD0670.

Una solució presentada per a espais residencials i comercials

Panasonic situa la unitat PACi NX Multi Zone Duct en espais residencials i comercials que necessiten control independent de fins a cinc zones.

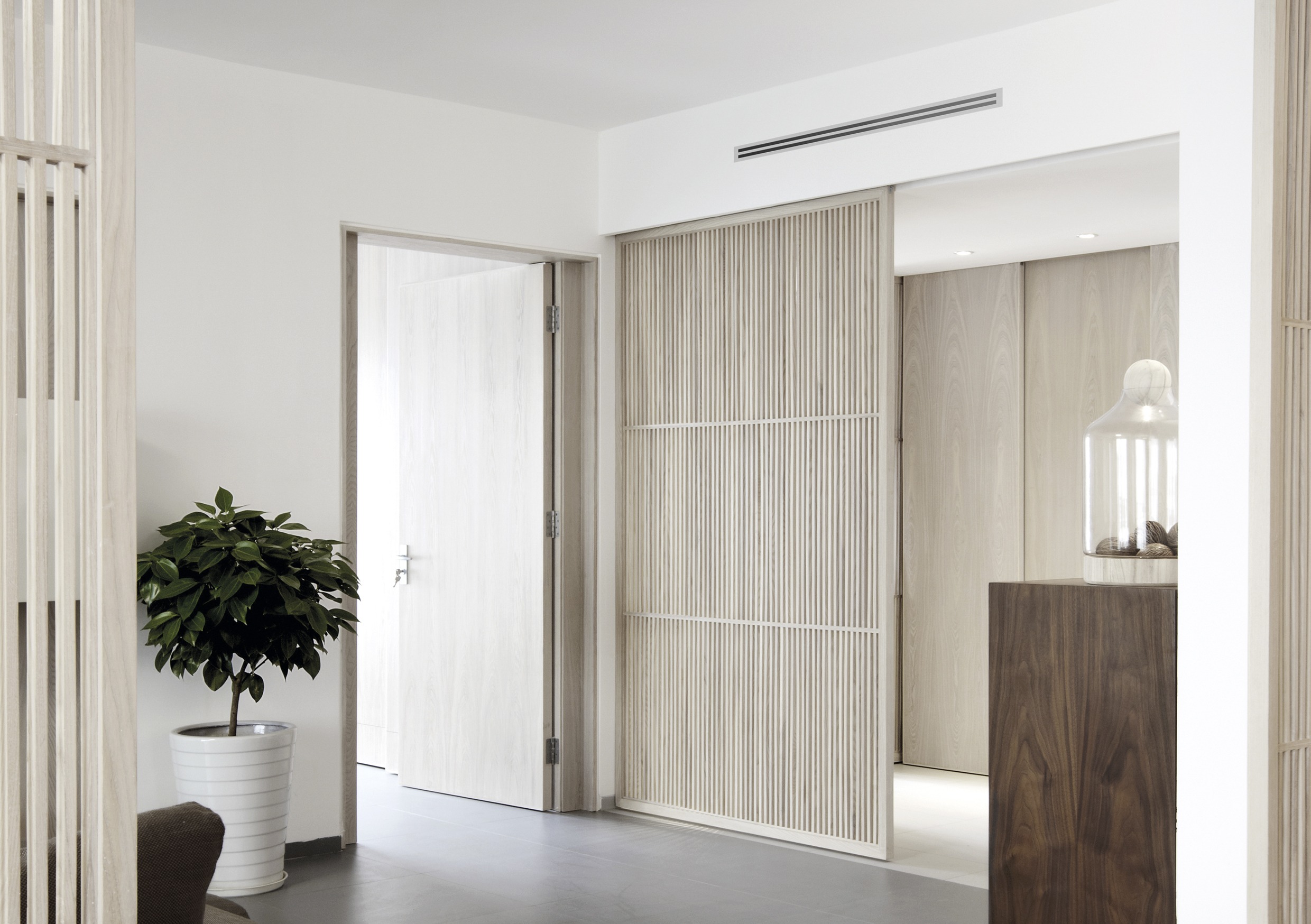

Residencial

Habitatges i zones d’ús diferenciat

Control independent de temperatures en diverses estances mitjançant una única unitat interior multizona.

Comercial

Comerç i espais oberts amb diverses zones

La gestió de fins a cinc zones permet assignar consignes diferents dins un mateix projecte.

Terciari

Despatxos i sales de reunió

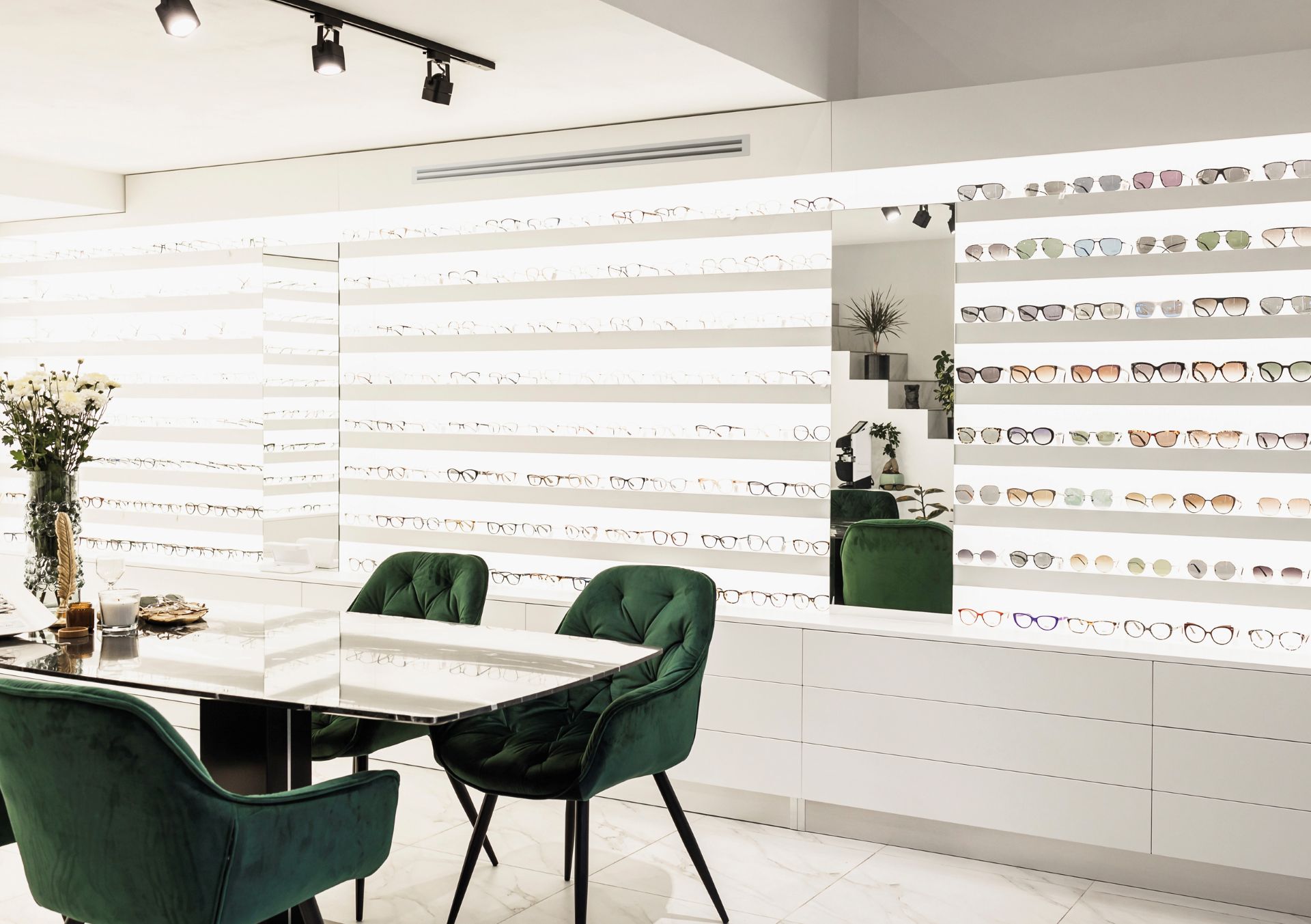

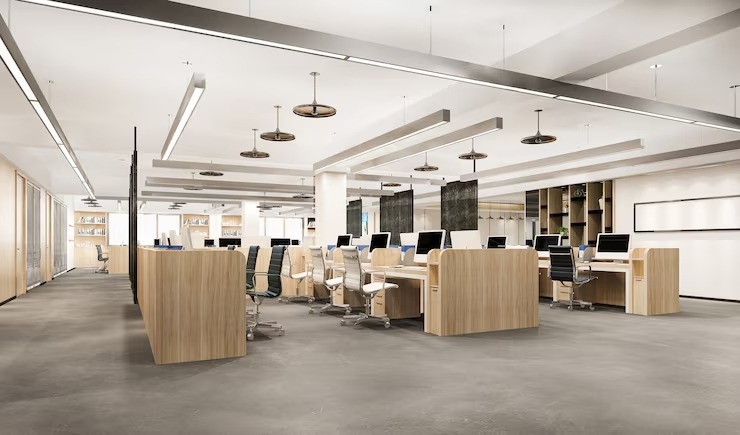

Exemple visual d’un entorn comercial amb espais que poden requerir consignes i horaris diferenciats.

Consulta el fulletó oficial complet

El document de nou pàgines reuneix l’arquitectura multizona, les opcions de control, la gamma PACi NX Standard, les especificacions, els accessoris, els plànols i els esquemes elèctrics publicats al document.

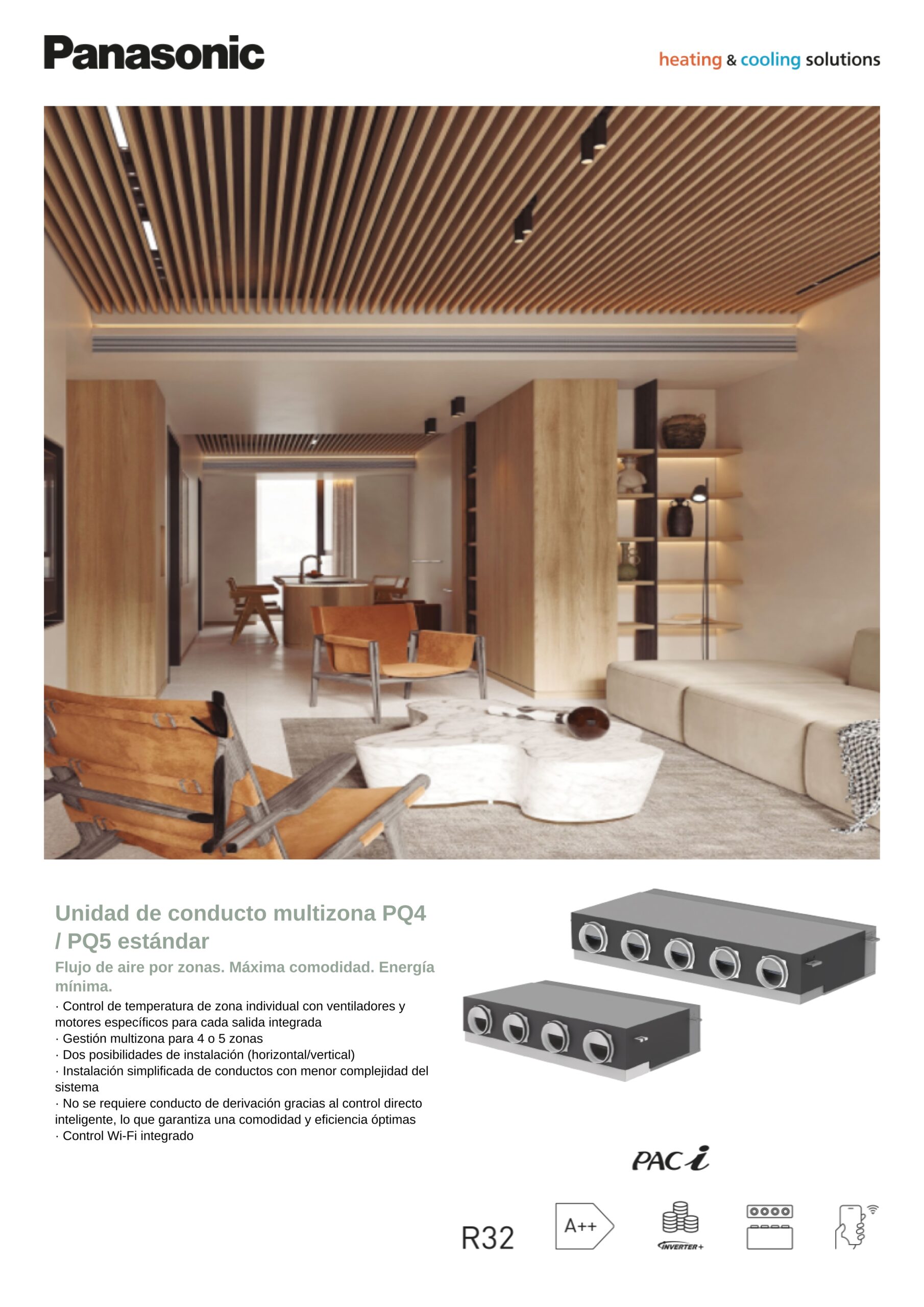

Portada del fulletó Panasonic PACi NX Multi Zone Duct

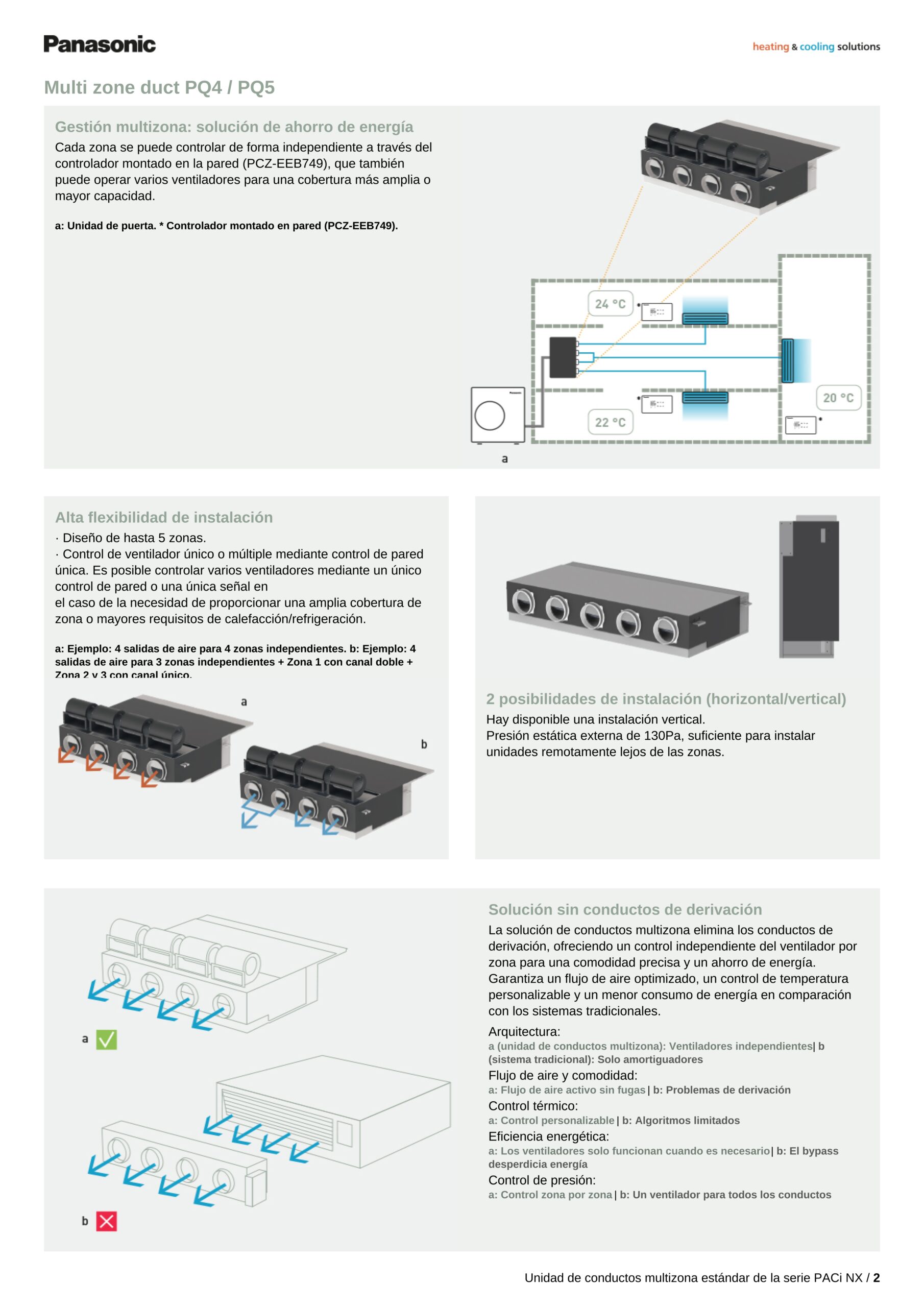

Pàgina 2 del fulletó Panasonic PACi NX Multi Zone Duct

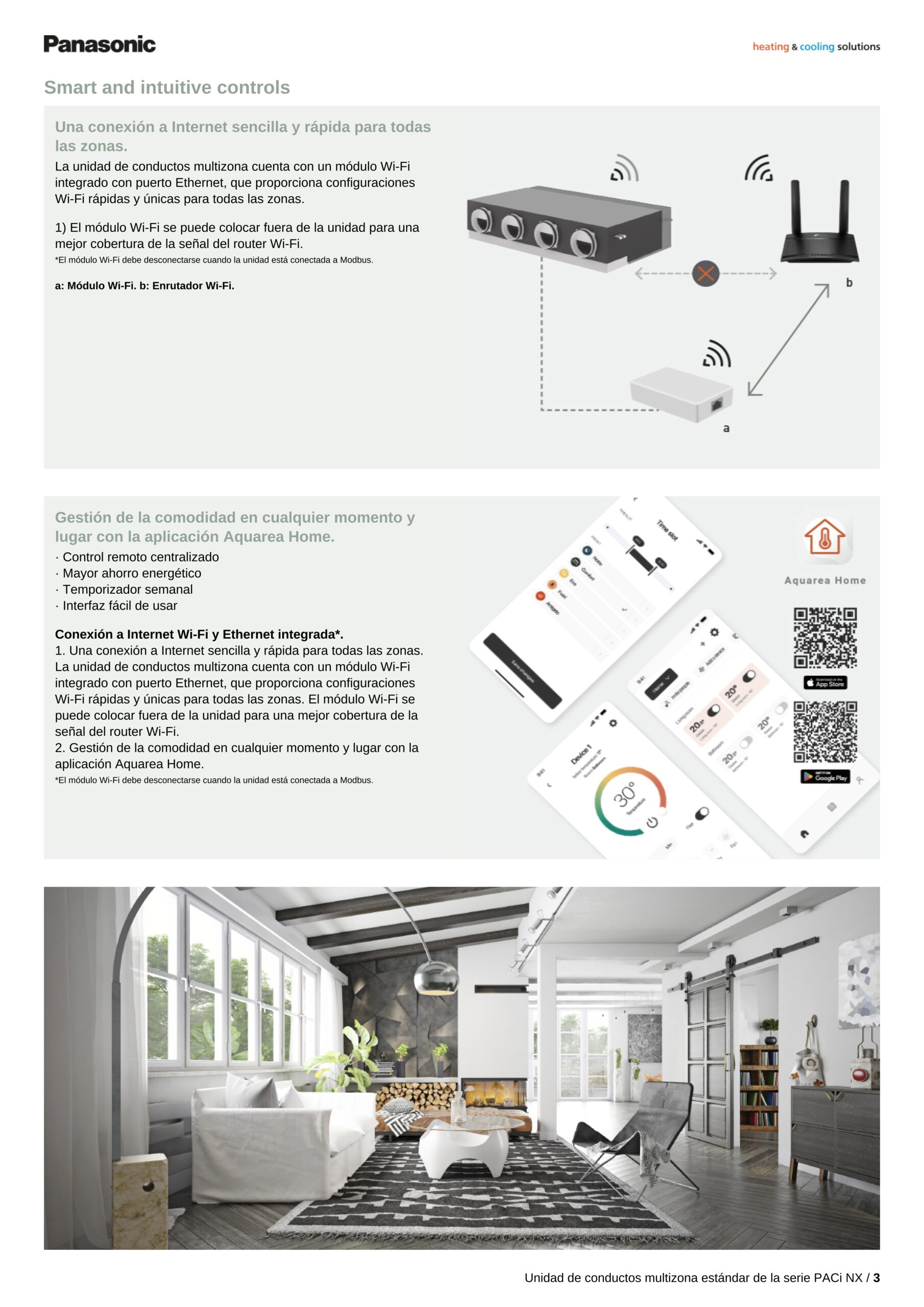

Pàgina 3 del fulletó Panasonic PACi NX Multi Zone Duct

Fulletó oficial de 9 pàgines · PDF

Documentació tècnica

Prestacions, accessoris, plànols i cablejat en un únic document

Aquest PDF oficial de Panasonic permet consultar els esquemes de funcionament, les taules i les dimensions publicades pel fabricant.

01Gestió independent de fins a cinc zones.

02Wi-Fi, Ethernet, Aquarea Home i condició de Modbus.

03Taula de les nou combinacions publicades.

04Accessoris i plànols dimensionals inclosos al document.

Obrir el fulletó en PDF

Preguntes freqüents

Quantes zones pot controlar la unitat?

La gamma Panasonic PACi NX multizona permet controlar fins a cinc zones independents segons la unitat interior, el nombre de sortides disponibles i l’agrupació dels ventiladors. Cada sortida incorpora un ventilador i un motor dedicats, i diversos ventiladors es poden agrupar sota un mateix controlador per servir una sola zona.

Pot un controlador governar diversos ventiladors?

Sí. Panasonic indica que el PCZ-EEB749 pot operar diversos ventiladors quan una zona necessita més cobertura o capacitat. Per això el nombre real de zones pot ser inferior al nombre de ventiladors disponibles.

Necessita un bypass?

No. El control directe independent dels ventiladors elimina la necessitat del conducte de derivació.

Quines opcions de control hi ha?

Control individual de zona amb el PCZ-EEB749 o control Wi-Fi intel·ligent a través de l’aplicació Aquarea Home.

El Wi-Fi i Aquarea Home són dues opcions diferents?

No en la classificació oficial. Panasonic presenta el Wi-Fi com la connectivitat que permet el control intel·ligent mitjançant Aquarea Home. Per això l’article mostra dues opcions totals: controlador mural i Wi-Fi amb Aquarea Home.

Es pot instal·lar en vertical?

Sí. La documentació oficial indica instal·lació horitzontal o vertical. El dibuix d’aquesta pàgina és només orientatiu; la instal·lació s’ha de definir amb els plànols oficials.

Quina pressió estàtica ofereix?

PQ4 ofereix de 10 a 120 Pa i PQ5 de 10 a 130 Pa, amb 30 Pa com a ajust nominal de fàbrica.

Quines capacitats hi ha?

Kits de classe 7,1, 10,0, 12,5 i 14,0 kW, en combinacions monofàsiques o trifàsiques segons la referència.
